Перепайка коммутатора на Dio 35 ZX
Итак, совесть взяла своё. :) Вот вам мини-статейка по перепайке коммутатора на наших любимых Dio 35 ZX


Сразу хочу предупредить - всё что вы делаете остаётся на вашей совести и никакой ответственности за ваши действия я не несу. Всё делаем на свой страх и риск.

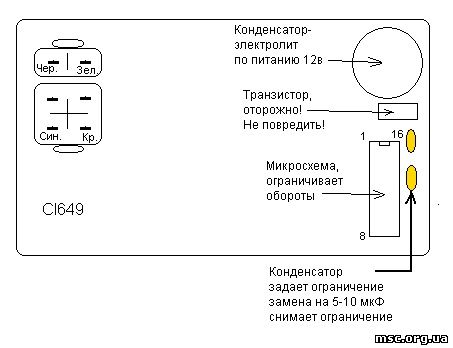

 Перво-наперво убедитесь, что ваш коммут имеет маркировку Cl649. Схема представлена ниже

Всё, что от нас требуется - перепаять нижний конденсатор. По крайней мере первоисточники так уверяют. Однако (!), когда я перепаял только нижний кондер - скут заводиться не захотел. С перепугу я тогда подумал, что своими кривыми руками просто-напросто запорол коммут. Подумав, что терять уже нечего я перепаял ОБА кондера и... О ЧУДО! Скут после моих "зверств чайника" завёлся! :)

Значит так. Сперва нужно выдернуть фишку на коммутаторе, мало ли что. Затем АККУРАТНЕНЬКО расковырять в углу, где находятся
кондеры, резину, которой залит коммутатор. Действовать нужно очень осторожно и лишнего не ковырять. Для удобства и большей свободы я расковырял резину над микросхемой и удалил пластмассовые стенки угла. После того, как всё очищено перед намшим взором предстают два жёлтых конденсатора (по-крайней мере у меня они были жёлтые :)). Именно их мы и перепаиваем на конденсаторы большей ёмкости
соблюдая полярность (можно впаять 10мкФх16в. Если ёмкость больше - тоже подойдёт).

Если вы всё делали аккуратно и правильно, то скут должен совершенно нормально заводиться. Если так и есть - изолируем место наших зверств и приводим всё в порядок. Если же нет - проверяем полярность впаянных конденсаторов. Если полярность соблюдена - возможно вы поставили пробитые кондеры. Ну и в самом страшном варианте - вы испортили один из элементов коммутатора. Но я искренне надеюсь, что ни у кого из вас не случиться беды и у всех руки растут из правильных мест. :) Наслаждайтесь!
