Доброго времени суток, мои дорогие друзья!
Сегодня я вам предоставлю ешо один мой ворклог, посвящённый изготовлению светодиодного габарита в заднем стоп-сигнале скутера...
Да, сделан и готов к использованию пока габаритный огонь, потомучто со стоп-сигналом проблем больше, а именно:
1. Необходима большая яркость, чтобы светодиоды было видно и в солнечный день.
2. Необходимо правильное расположение светодиодов в отражателе для более лучшей светоотдачи.
3. Необходимо большее количество светодиодов причём разных типов, чтобы обеспечить и дальность сигнала на расстоянии и боковую видимость света.
Эти проблемы уже решены и я ожидаю партию светодиодов, чтобы продолжить изготовление светодиодной лампы для стоп-сигнала...
В этой же теме я добавлю способ изготовления лампы с устранёнными недостатками некоторых методов устновки светодиодов в оптику скутера, а также с устранёнными проблемами, изложенными выше...
Итак начнём:
Сперва нам нужно определиться где будут стоять светодиоды габаритного огня, дабы не утратить основные функции отражателя и рассеивателя и дабы обеспечить хорошую видимость и вид конструкции...

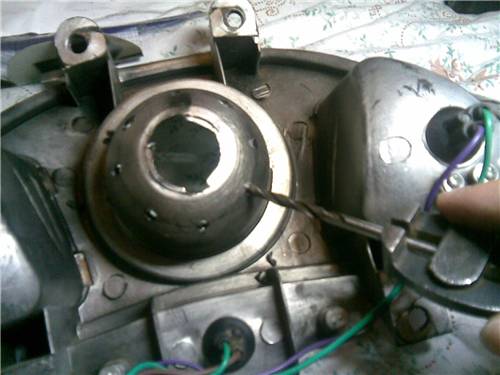

Решение пришло мгновенно и оно было оправданным - поставить светодиоды в линию по периметру отражателя, как показано на фото - отверстия под светодиоды в процессе приготовления:
Далее следуем моей технологии установки светодиодов, изложенной в ворклоге по подсветке днищща...

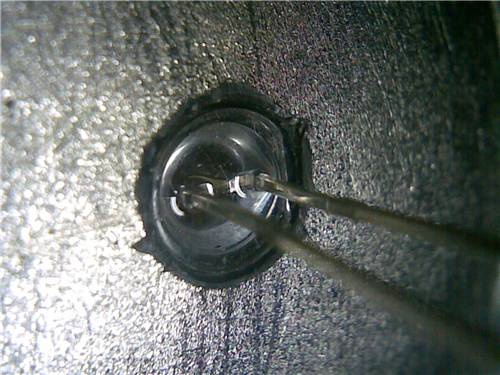

И вот мы имеем готовое посадочное место под светодиод:

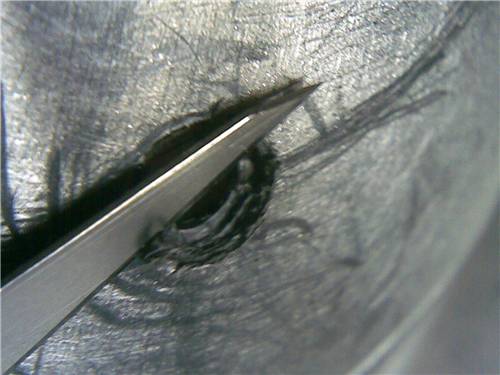

Срезаем ненужный пластик:

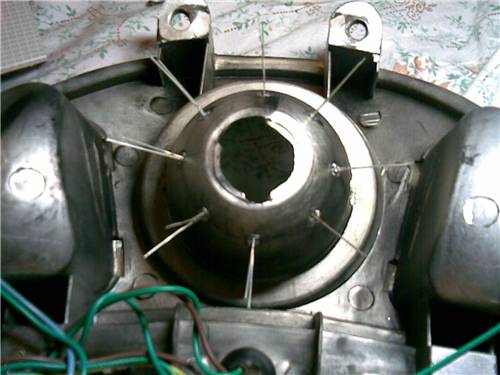

И вставляем светодиоды:
Сами СИДы я использовал свои любимые - широкоугольные, ведб они дают много разнонаправленного света, что в случае с габаритом очень кстати...
Ну, процесс пайки и подобных мы пропустим...а вот терию можно и подать:
Более лучшая светоотдача достигается за счёт использования коллиматора - фокусирующей системы, который даст прирост в светоотдаче и позволит полезно использовать свет до 95-98%
мне было проще в изготовлении, поскольку у меня круглый стоп-сигнал и распределить светодиоды было не сложно, что может быть при установке светодиодов в отражатель квадратной либо иной несимметричной формы.
Какую ошибку делают стайлеры, устанавливая светодиоды??? - они не используют светоотражающий материал, например зеркальную поверхность либо белую, либо красную в случае со стоп-сигналом...
Я отказаляс от белой основы, поскольку у меня стопак весь хромироанный...
Так чем же плохо без подложки, а тем, что сам отражатель предусматривает собой использование света полной мерой, в отличие от способов с установкой текстолитовой платы со светодиодами.
Также с увеличением светоотдачи мы можем уменьшить и количество светодиодов, что не даёт похудеть нашему кошельку.
Установив всего 8 светодиодов я сравнял их суммарную яркость с яркостью штатной лампы накаливания, что довольно неплохо для такого количества СИДов.
Также немаловажно наличие рассеивателя, который будет распространять световой поток...
В моём случае - это красная линза Френеля, как это выясниловь позже...в остальных случаях - это решёточная линзовая система в её классической форме...но она тоже вполне хорошо выполняет свои функции.
Что такое линза Френеля - это та же линза, только она плоская по конструкции, состоящая из рёбер, которые и создают оптичесоке преломление света(фокусировку лучей света)
Эта линза просто была как рассеиватель, но наверно китайцы решили погнать понты дальше и сделали его в форме этой самой линзы...
За счёт рассеивателя свет распространяется во все стороны и в некоторых случаях создаёт красивый эффект якобы внутри стоп-сигнала, состоящий из световых шлейфов, многократно преломлённых и отражённых коллиматором...

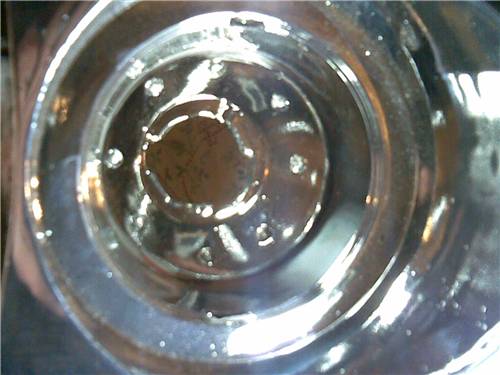

На фото мы видим светодиоды, установленные в отражатель:

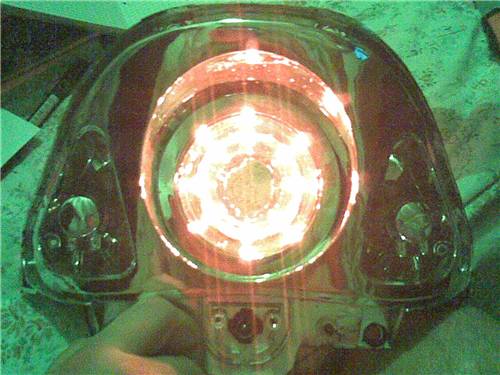

Вот так они светят без рассеивателя...заранее извиняюсь за зелёную засветку - камера выпендривается изза красного свечения СИДов:

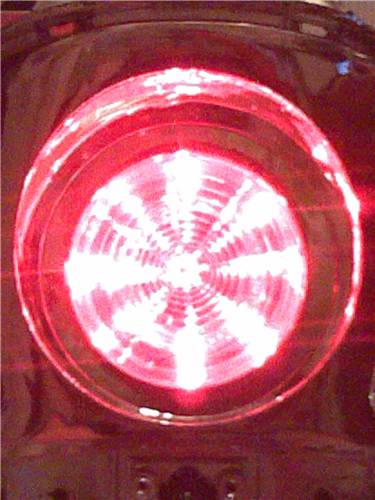

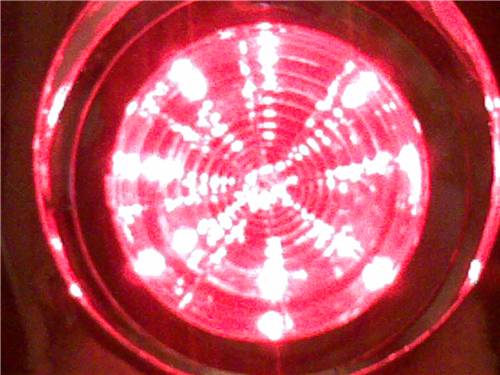

А вот так - с рассеивателем:
Как видно на фото, то красивый эффект затухающих к ценру векторов света довольно красиво смотрится...даже с поганым качеством камеры

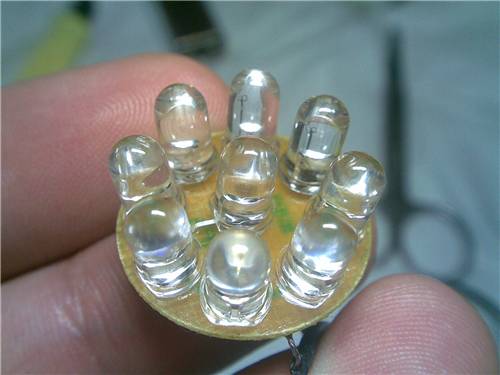

Далее был создан светодиодный модуль из 9-ти светодиодов с узким углом рассеивания для верхнего яруса светодиодной лампы самого стоп-сигнала.
Светодиоды будут заменены на 3-мм изза более оптимального угла рассеивания луча и как оказалось большей ярксоти(просто в продаже появились и я решил заменить)
Почему верхнего? потомучто нижний ярус - это будут широкоугольные светодиоды, светящие вбока, для бокового света на отражатель...
Почему так? потому что верхний ярус - это дальность видимсоти сигнала(отражатель сдесь играет роль примерно на 40%), а нижний ярус - это боковая видимость и усиление светового потока до яркости штатной лампы стоп-сигнала за счёт комбинации работы светодиодов с коллиматором и рассеивателем, где коллиматор и рассеиватель используется на 100%
Но ведь мозг создан для мыслей!!! я раскрутил его по полной и начал просто мудрить что попало, дабы узнать просто что я могу сделать из практически "нифига"
И вот родилось видео, которое показывает возможности стайлера в состоянии "делать нефиг":
http://vision.rambler.ru/users/werwolf_ukraine/1/5/
В нём показано кое-что и заодно работа верхнего яруса лампы стоп-сигнала.
Просьба не ржать...звук я специально не писал ибо он не нужен, взамену этому придурковатые жесты, показывающие развитие процесса
Ворклог написан за 50 минут на сонную голову(страдает правописание) и с большим желанием снова покомпосировать мозги соклубниками своими нездоровыми идеями
Будут вопросы - отвечу
Неполучится - посочуствую
Кто поставит магарыч - выпью
Вобщем как всегда хочу пожелать всё новых и новых свершений!!!
|
