Редукторы установлены на всех мотороллерах между вторичным валом автоматического центробежного сцепления (читайте статью о нем здесь >>>) и колесом.

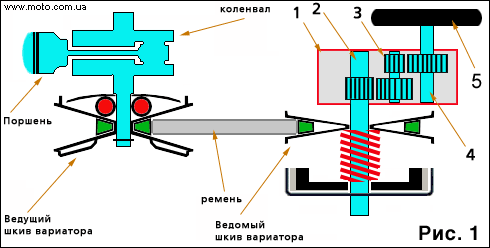

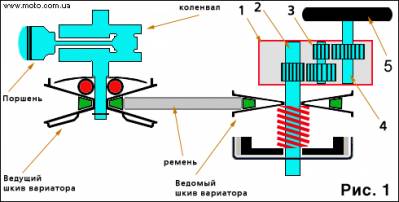

На рисунке 1 показана вся трансмиссия мотороллера. Красным обведен картер редуктора 1 с блоком шестерен 2, 3 и 4. Данный редуктор относится к типу зубчатый цилиндрический двухступенчатый, имеет довольно высокое передаточное число и снижает обороты вала 4 с колесом 5 в несколько раз, при этом повышает почти во столько же раз тяговую силу.

А теперь об устройстве. На первичном валу 2 редуктора расположен ведомый шкив вариатора и центробежное сцепление, и на этот же вал передается крутящий момент от них. Далее крутящий момент передается на промежуточный вал с блоком шестерен 3 и затем на вторичный вал 4 на котором находится колесо 5. В картер 1 залито необходимое количество моторного масла для смазывания шестерен.

Существуют также редуктора, которые относится к типу зубчатый цилиндрический одноступенчатый. Принцип построения такого редуктора показан на рисунке 2. В нем, в картере 1 расположены только два вала вместо трех, описанных выше: первичный 2 и вторичный 3. На вторичном валу 3 находится колесо.

Также во всех картерах редуктора находится отверстие одновременно для залива и слива масла. В некоторых моделях есть отдельное отверстие для слива масла, расположенное снизу картера. Роль пробки заливного отверстия выполняет простой болт с шайбой. В некоторых моделях Хонды сливное отверстие совмещено с нижним болтом, которым прикручена крышка редуктора.
Количество (объем) заливаемого масла зачастую пишут на самом картере недалеко от пробки, и в основном для скутеров 49 см3 оно составляет 90-100 грамм.
Масло заливается трансмиссионное, лучше использовать синтетическое. Если редуктор уже "завыл", используйте масло погуще.

Как минимум раз в сезон (а лучше раз в месяц) проверяйте наличие и уровень масла в картере. При отсутствии масла или его малом уровне со стороны редуктора начинает появляться неприятный гул, что приводит к быстрому износу подшипников, втулок и шестерен.

Удачи!
